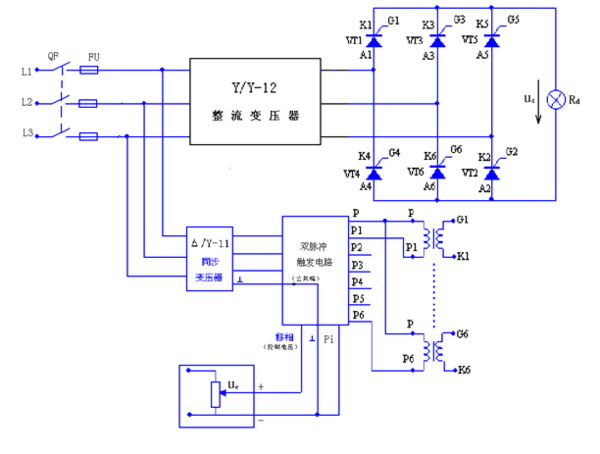

 三相橋式全控電路  三相橋式全控電路TR為三相整流變壓器，其接線組別采用Y/Y-12。VT1~VT6為晶閘管元件，F(xiàn)U1~FU6為快速熔斷器。TS為三相同步變壓器，其接線組別采用△/Y-11。P端為集成化六脈沖觸發(fā)電路+24V電源輸出端，接脈沖變壓器一次繞組連接公共端。P1~P6端為集成化六脈沖觸發(fā)電路功放管V1~V6集電極輸出端，分別接脈沖變壓器一次繞組的另一端。UC端為移相控制電壓輸入端。

　　三相橋式半控電路  三相橋式半控電路三相橋式半控整流電路與三相橋式全控整流電路基本相同，僅將共陽極組VT4，VT6，VT2的晶閘管元件換成了VD4，VD6，VD2整流二極管，以構(gòu)成三相橋式半控整流電路。
